Exemplo de preenchimento da planilha de cálculo para dimensionamento de ar condicionado.

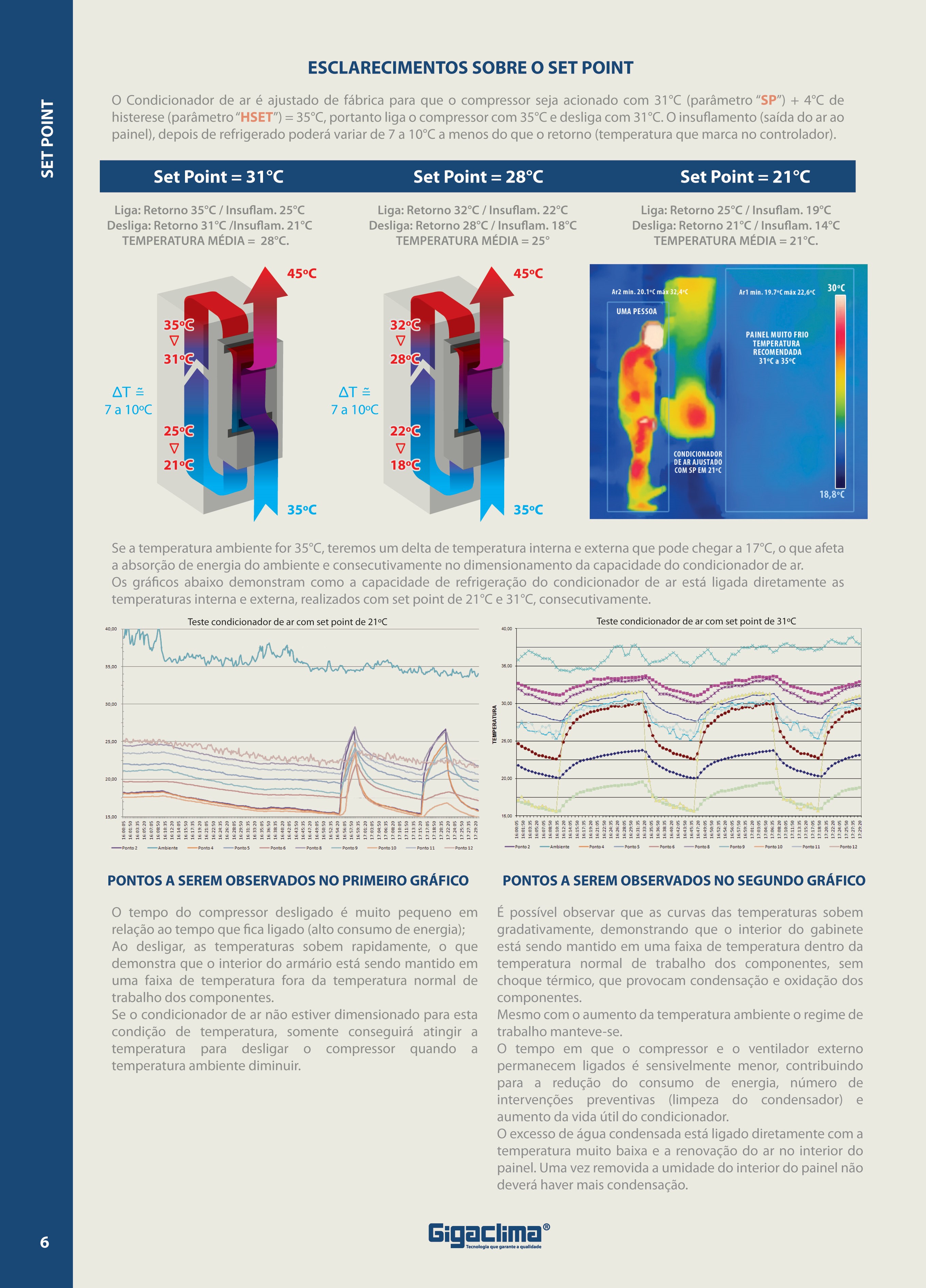

Set Point

Informações sobre set point.

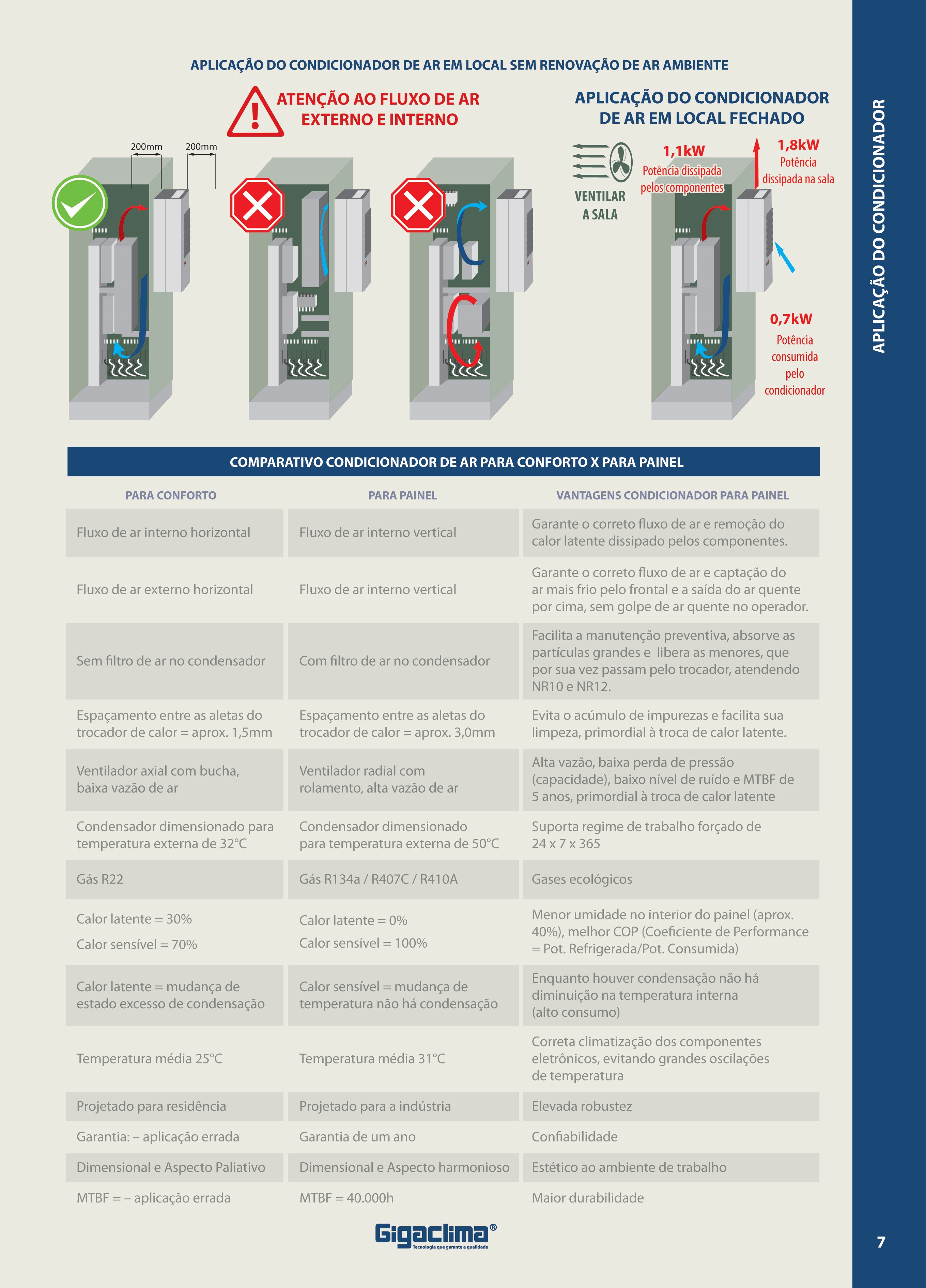

Comparativo

Informações sobre comparativo de ar condicionado conforto x painel.

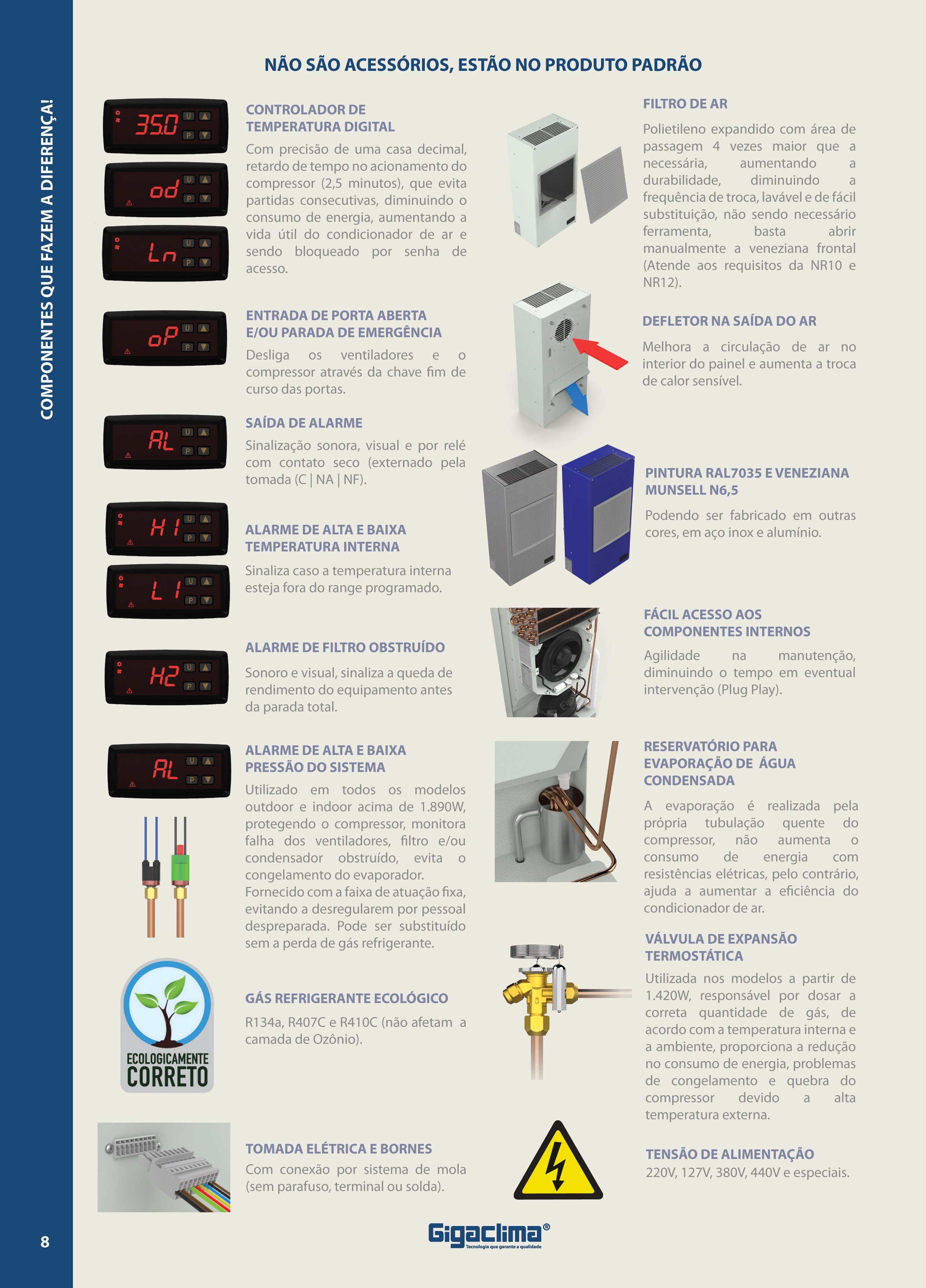

Componentes Padrões

Informações sobre componentes internos padrões

Brochura Gigaclima

Catálogo Indoor Gigaclima

Capacidade W Modelo Material Acaba mento Aplicação Tensão (Ph / V / Hz) Dimensão mm (H x C x L) Downloads
Desenhos Manual Diagrama Elétrico Data Sheet
PDF DWG STEP
Capacidade W Modelo Material Acaba mento Aplicação Tensão (Ph / V / Hz) Dimensão mm (H x L x P)
632 GCAL006262 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 220 / 60 600 X 277 X 206
820 GCAL008262 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 220 / 60 770 X 382 X 229
820 GCAL008162 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 127 / 60 770 X 382 X 229
820 GCAL008362 AÇO CARBONO ZINCADO RAL 7035 INDOOR 2 / 380 / 60 770 X 382 X 229
1150 GCAL011262 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 220 / 60 770 X 382 X 229
1150 GCAL011162 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 127 / 60 770 X 382 X 229
1150 GCAL011362 AÇO CARBONO ZINCADO RAL 7035 INDOOR 2 / 380 / 60 770 X 382 X 229
1150 GCAL011462 AÇO CARBONO ZINCADO RAL 7035 INDOOR 2 / 440 / 60 770 X 382 X 229
1420 GCAL014272 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 220 / 50 - 60 770 X 382 X 229
1420 GCAL014172 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 127 / 50 - 60 770 X 382 X 229
1420 GCAL014372 AÇO CARBONO ZINCADO RAL 7035 INDOOR 2 / 380 / 50 - 60 770 X 382 X 229
1420 GCAL014472 AÇO CARBONO ZINCADO RAL 7035 INDOOR 2 / 440 / 50 - 60 770 X 382 X 229
1890 GCAL019273 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 220 / 50 - 60 900 X 385 X 260
1890 GCAL019173 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 127 / 50 - 60 900 X 385 X 260
1890 GCAL019373 AÇO CARBONO ZINCADO RAL 7035 INDOOR 2 / 380 / 50 - 60 900 X 385 X 260
1890 GCAL019473 AÇO CARBONO ZINCADO RAL 7035 INDOOR 2 / 440 / 50 - 60 900 X 385 X 260
2600 GCAL026273 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 220 / 50 - 60 1100 X 385 X 310
2600 GCAL026173 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 127 / 50 - 60 1100 X 385 X 310
2600 GCAL026373 AÇO CARBONO ZINCADO RAL 7035 INDOOR 2 / 380 / 50 - 60 1100 X 385 X 310
2600 GCAL026473 AÇO CARBONO ZINCADO RAL 7035 INDOOR 2 / 440 / 50 - 60 1100 X 385 X 310
3540 GCAL035273 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 220 / 50 - 60 1200 X 480 X 370
3540 GCAL035673 AÇO CARBONO ZINCADO RAL 7035 INDOOR 3 / 220 / 50 - 60 1200 X 480 X 370
3540 GCAL035373 AÇO CARBONO ZINCADO RAL 7035 INDOOR 3 / 380 / 50 - 60 1200 X 480 X 370
3540 GCAL035473 AÇO CARBONO ZINCADO RAL 7035 INDOOR 3 / 440 / 50 - 60 1200 X 480 X 370
4980 GCAL050273 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 220 / 50 - 60 1380 X 480 X 390
4980 GCAL050673 AÇO CARBONO ZINCADO RAL 7035 INDOOR 3 / 220 / 50 - 60 1380 X 480 X 390
4980 GCAL050373 AÇO CARBONO ZINCADO RAL 7035 INDOOR 3 / 380 / 50 - 60 1380 X 480 X 390
4980 GCAL050473 AÇO CARBONO ZINCADO RAL 7035 INDOOR 3 / 440 / 50 - 60 1380 X 480 X 390
5890 GCAL060273 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 220 / 50 - 60 1380 X 480 X 390
5890 GCAL060673 AÇO CARBONO ZINCADO RAL 7035 INDOOR 3 / 220 / 50 - 60 1380 X 480 X 390
5890 GCAL060373 AÇO CARBONO ZINCADO RAL 7035 INDOOR 3 / 380 / 50 - 60 1380 X 480 X 390
5890 GCAL060473 AÇO CARBONO ZINCADO RAL 7035 INDOOR 3 / 440 / 50 - 60 1380 X 480 X 390
10540 GCOB105677 AÇO CARBONO ZINCADO RAL 7035 OUTDOOR 3 / 220 / 50 - 60 1770 X 984 X 476
10540 GCOB105377 AÇO CARBONO ZINCADO RAL 7035 OUTDOOR 3 / 380 / 50 - 60 1770 X 984 X 476
10540 GCOB105477 AÇO CARBONO ZINCADO RAL 7035 OUTDOOR 3 / 440 / 50 - 60 1770 X 984 X 476
820 GCAL008462 AÇO CARBONO ZINCADO RAL 7035 INDOOR 1 / 440 / 60 770 X 382 X 229
